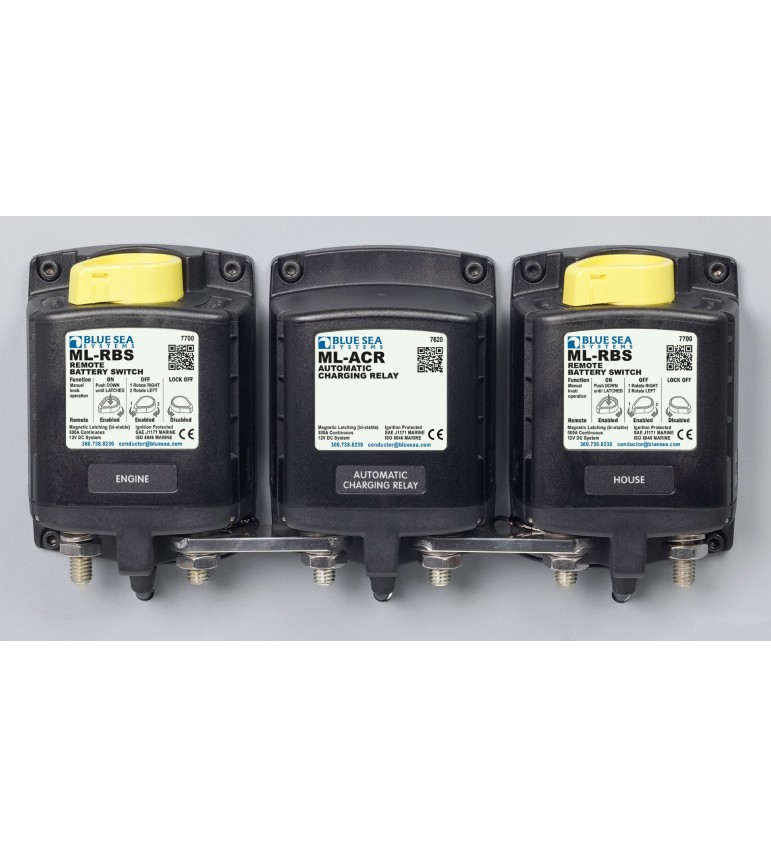

Descrição Geral

O relé de travamento magnético de 500 A (bi-estável) combina automaticamente as baterias durante o carregamento e isola as baterias ao descarregar e ao ligar o motor

O interruptor de controle manual fornece um nível adicional de segurança, permitindo controle com ou sem energia e oferecendo capacidade de LOCK OFF para manutenção

Inclui interruptor Contura de controle remoto da série ML PN 2146

Gerencia automaticamente o carregamento de dois grandes bancos de baterias

Permite o paralelismo de bancos de baterias para partida de emergência

Classificação contínua de 500 Amperes para suportar alternadores de alta potência

Trava magnética (ML)—O ACR consome uma corrente muito baixa (<40mA para monitorar a tensão do terminal) nos estados "ON" ou "OFF" e consome corrente moderada por um tempo muito curto ao mudar de estado

Detecção dupla - detecta a carga em ambos os bancos de bateria

Isolamento de partida (SI) - pode ser configurado para isolamento temporário de cargas domésticas do circuito do motor durante a partida do motor para proteger componentes eletrônicos sensíveis

Isolamento do motor (EI)—pode ser configurado para isolamento de dois motores enquanto ambos estão funcionando para proteger a eletrônica do motor e maximizar a saída do alternador

Sensores carregando em dois bancos de baterias

Saída de LED para indicar remotamente quando as baterias são combinadas, isoladas, em bloqueio de tensão ou em partida ou isolamento do motor

Pinos de cobre estanhados de 3/8"-16 para máxima condutividade e resistência à corrosão

O comprimento do pino de 7/8" (22 mm) aceita vários terminais de cabo

Os contatos de liga de prata fornecem alta confiabilidade para comutação de cargas vivas

Reentrâncias de etiquetas para identificação do circuito

Especificações

Fio Estanhado de Conexão do Circuito de Controle

Tensão Nominal 24 Vcc

Controle Manual Sim
Não acompanha botão, vendido separadamente

Isolamento do motor Sim

Montagem #10

Iniciar assistência Sim

Iniciar Isolamento Sim

Corrente Operacional de Amperagem 13mA

Corrente de operação de amperagem ao mudar de estado <7,0A

Torque do prisioneiro do terminal 140 pol-lb (15,82 Nm)

Classificação Contínua 500A

Classificação Intermitente 700A (5 min)

Classificação de Partida 30 segundos 1450A DC

Temperatura Mínima de Operação -10° C

Temperatura Máxima de Operação 60°C

Tamanho do cabo para atender às classificações 4/0 AWG x 2

Comutação de corrente ao vivo 300A @ 12V DC

Material do prisioneiro Cobre estanhado

Ciclos de comutação 100000

Folga do Diâmetro do Anel Terminal 1,12 pol. (28,45 mm)

Comprimento do pino do terminal 1,50 pol (38,1 mm)

Tamanho do pino do terminal 3/8" - 16 (M10)

Tamanho do fio 20 AWG

 Posição de contato do relé

Combine 30 segundos 27,0 V

Combine 90 segundos 26,0 V

Abra 10 segundos 24,7 V

Abra 30 segundos 25,5V

Abra Alta 32,4 V

Peso 2,10 lb (0,95 kg)

Características técnicas

• Código: 7FK9W7RMH
• Código de barras: 632085076238
• Marca: Blue Sea
